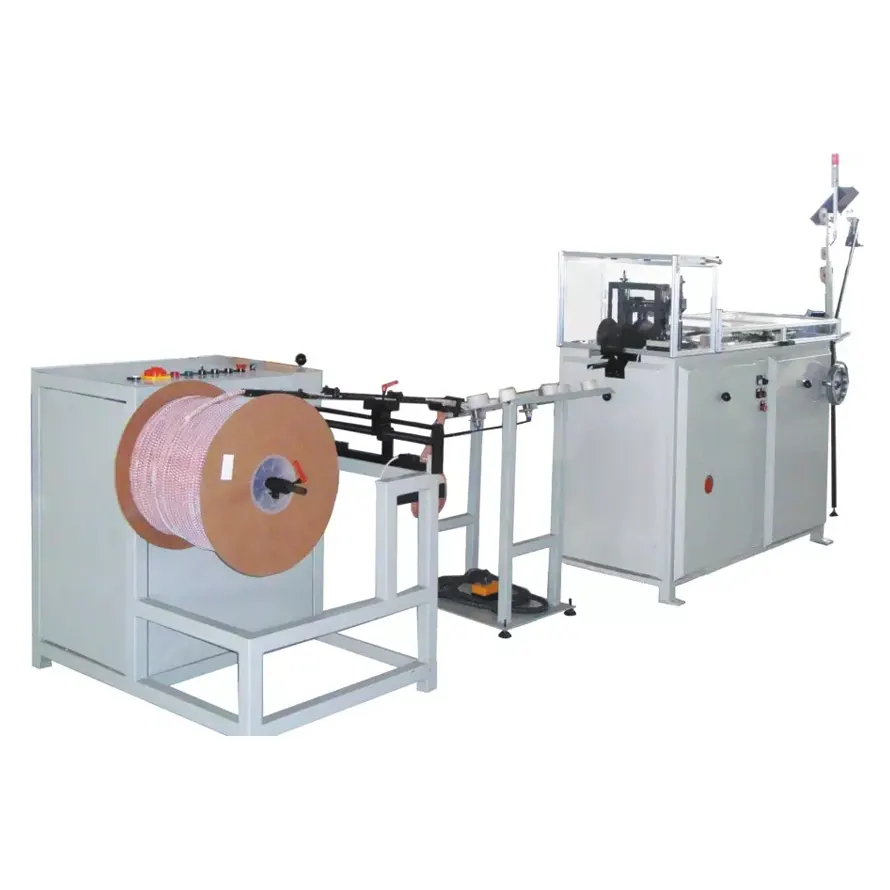

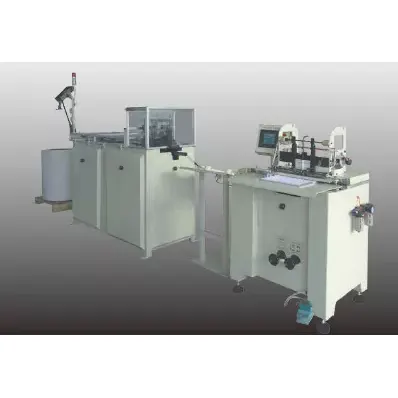

책용 이중 코일 성형기
책용 이중 코일 성형기는 나일론 코팅 와이어, 주석 도금 와이어 및 아연 도금 와이어 성형에 적용 가능하며 와이어는 노트, 연습장 및 달력 바인딩에 사용됩니다.
문의 보내기
제품 설명
책용 이중 코일 성형기는 나일론 코팅 와이어, 주석 도금 와이어 및 아연 도금 와이어에 적용 가능합니다. 고품질의 제품으로 전선의 코팅층 손상이 없습니다.
같은 피치의 다른 크기의 코일은 성형 금형을 교체하여 생산할 수 있습니다. 정확한 피치, 표준 모양 안정적인 작동, 높은 다양성.

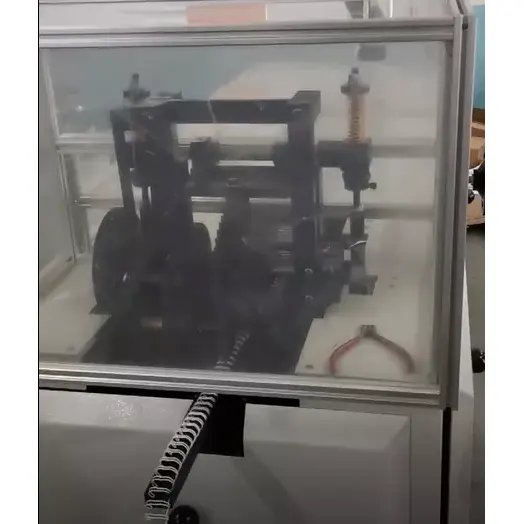

와이어는 배럴 또는 스풀에서 인출되며 정류 롤러에 의해 비틀림이 제거되고 추가 롤러가 와이어를 곧게 펴서 첫 번째 성형 스테이션으로 공급합니다. 와인딩 크로스와 스타 휠은 지그재그 라인으로 와이어를 수행합니다. 컨베이어 채널을 통해 지그재그 와이어는 바인딩이 미리 둥글고 모양이 완성되는 두 번째 성형 스테이션으로 들어갑니다. 길어진 전송 채널을 통해 바인딩을 180도로 돌릴 수 있습니다. 이것은 바인딩 요소를 개별적으로 감는 데 중요합니다. 런아웃에서 카운터는 생성된 루프 수를 읽습니다.
동일한 피치와 추가 부품을 사용하여 책용 Double Coil Forming Machine은 동일한 범위에서 다른 직경으로 조정할 수 있습니다. 미리 형성된 와이어 바인딩을 특수 제작된 스풀에 스풀링하는 것도 가능합니다. 이 경우 와인딩 머신은 포밍 머신에 직접 연결됩니다. 와이어 바인딩을 분리하기 위해 끝없는 종이 스트립도 동시에 감겨 있습니다.
사양:
|
크기 |
정점 |
배경 (mm) |
주석 도금 와이어 (mm) |
와이어 직경 (mm) |
바인딩 두께 (mm) |
바인딩 페이지 (페이지) |
|
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
|
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
|
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
|
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
|
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
|
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
|
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
|
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
|
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
|
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
기술 데이터:
|
속도 |
|
350-550루프/분 |
|
총 전력 |
성형기 |
0.75Kw |
|
총 전력 |
스풀링 머신 |
0.37Kw |
|
총 전력 |
종이 절단기 |
0.25Kw |
|
치수 |
성형기 |
2400*650x1700mm |
|
치수 |
스풀링 머신 |
1300*1000*1200mm |
|
치수 |
종이 절단기 |
600x500*1400mm |
